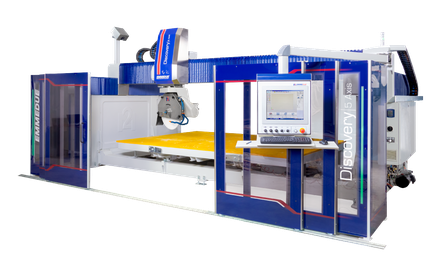

Discovery CNC 5 Axis







DISCOVERY 5 AXIS JE IDEÁLNY STROJ NA VÝROBU INTERIÉROVÝCH A EXTERIÉROVÝCH PRVKOV AKO SÚ KUCHYNSKÉ LINKY, KÚPELŇOVÉ DOSKY, STOLY, UMÝVADLÁ, SCHODY, DLAŽBY, OBKLADY, HROBY, POMNÍKY ATD.



TECHNCKÉ PARAMETRE:



CNC Píla DISCOVERY 4 AXIS od značky EMMEDUE predstavuje novú generáciu multifunkčných CNC mostových formátovacích píl s otočnou hlavou a statickým stolom.

ŠTANDARD

V 400 / 3PH / 50Hz

Motor  ( KW 15  )   /  max. Rpm 4300 ( regulacia otáčok )

Stroj je celopozinkovaný a štandardne dodávaný z celopozinkovanou monoblokovou konštrukciou

Brushless motory YASKAWA v spolupráci s lineárnim vedenim zabezpečujú maximálne presné a rýchle pohyby stroja bez nutnosti údržby

Rýchlosť rezania riadená elektronikou - riadiace jednotky YASKAWA drivers

 rýchlosť posuvu v  osy X : 30 mt / min.

 rýchlosť posuvu v osy Y : 30 mt / min.

rýchlosť posuvu v osy Z : 7,5 mt / min.

rýchlosť posuvu v psy C : 15 ot / min.

Pevný pracovný stôl ( celopozinkovaný )  : rozmery mm 3500 x 2000

CNC 4 axis POWER E  farebný dotykový displej pre ovládanie automatických cyklov alebo ovládanie v manuálnom režime (interpolácia osí)

VRÁTANE MINICAD APLIKÁCII NA KRESLENIE A POUŽÍVANIE ROZNYCH PARAMETRICKÝCH TVAROV





Možnosť prídavného softwaru pre tvarovanie

pripojenie - vzdialený asistent - teleservis

Manuálne naklápanie reznej hlavy od 0° to 90 °

Automatická rotácia reznej hlavy od  0° / 370°

X -ová os posuv : mm 3600

Y-ová os posuv  : mm 2000

Z-ová os posuv : mm   390

Max. priemer rezného kotúča : mm 625  ( Min. mm 350 )

Ochranná bezpečnostné bariéra - predpis EU

Rozmery : mm 5900 x 3952 x 2690

Hmotnosť : Kg 3900



Extra výbava

Drevený pracovný stôl

Hydraulický výklopný stôl

Laser

Otočný pracovný stôl  z aretáciou vo všetkých pozíciách

CADCAM DDX EASYStone vydanie  LIGHT ( používanie rezného kotúča )

CADCAM DDX EASYStone vydanie BASE 3D (používanie rezného kotúča + náradie)

2D laserový zameriavač pre CADCAM pre načítanie bodov na šablonách pomocou joistickov

DDX software a kamera

Nesting for CADCam DDX EASYstone

DDX software import IGES / STL files per versione DDX EASYstone Base

Motor HP 20 ( KW 15 ) s frekvenčným meničom  ( regulácia otáčok : max Rpm 6000 ) vrátane vnútorného chladenia vretena a manuálneho uchytenia nástroja pomocou závitu  ½ gas

Centralne mazanie

Bezpečnostné posuvné dvere

Predĺženie posuvu Y-ovej osy na 2500 mm

Dialkové ovladanie jednotlivých osí pomocou joistickov
