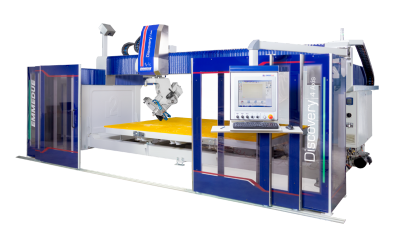

DISCOVERY CNC 4 axis



DISCOVERY 4 AXIS JE IDEÁLNY STROJ NA VÝROBU INTERIÉROVÝCH A EXTERIÉROVÝCH PRVKOV AKO SÚ KUCHYNSKÉ LINKY, KÚPELŇOVÉ DOSKY, STOLY, UMÝVADLÁ, SCHODY, DLAŽBY, OBKLADY, HROBY, POMNÍKY ATD.



TECHNCKÉ PARAMETRE:



CNC Píla DISCOVERY 4 AXIS od značky EMMEDUE predstavuje novú generáciu multifunkčných CNC mostových formátovacích píl s otočnou hlavou a statickým stolom.

ŠTANDARD

  • V 400 / 3PH / 50Hz
  • Motor  ( KW 15  )   /  max. Rpm 4300 ( regulacia otáčok )
  • Stroj je celopozinkovaný a štandardne dodávaný z celopozinkovanou monoblokovou konštrukciou
  • Brushless motory YASKAWA v spolupráci s lineárnim vedenim zabezpečujú maximálne presné a rýchle pohyby stroja bez nutnosti údržby
  • Rýchlosť rezania riadená elektronikou - riadiace jednotky YASKAWA drivers
  •  rýchlosť posuvu v  osy X : 30 mt / min.
  •  rýchlosť posuvu v osy Y : 30 mt / min.
  • rýchlosť posuvu v osy Z : 7,5 mt / min.
  • rýchlosť posuvu v psy C : 15 ot / min.
  • Pevný pracovný stôl ( celopozinkovaný )  : rozmery mm 3500 x 2000
  • CNC 4 axis POWER E  farebný dotykový displej pre ovládanie automatických cyklov alebo ovládanie v manuálnom režime (interpolácia osí)
  • VRÁTANE MINICAD APLIKÁCII NA KRESLENIE A POUŽÍVANIE ROZNYCH PARAMETRICKÝCH TVAROV
  •
  •
  • Možnosť prídavného softwaru pre tvarovanie
  • pripojenie - vzdialený asistent - teleservis
  • Manuálne naklápanie reznej hlavy od 0° to 90 °
  • Automatická rotácia reznej hlavy od  0° / 370°
  • X -ová os posuv : mm 3600
  • Y-ová os posuv  : mm 2000
  • Z-ová os posuv : mm   390
  • Max. priemer rezného kotúča : mm 625  ( Min. mm 350 )
  • Ochranná bezpečnostné bariéra - predpis EU
  • Rozmery : mm 5900 x 3952 x 2690
  • Hmotnosť : Kg 3900



Extra výbava

  • Drevený pracovný stôl
  • Hydraulický výklopný stôl
  • Laser
  • Otočný pracovný stôl  z aretáciou vo všetkých pozíciách
  • CADCAM DDX EASYStone vydanie  LIGHT ( používanie rezného kotúča )
  • CADCAM DDX EASYStone vydanie BASE 3D (používanie rezného kotúča + náradie)
  • 2D laserový zameriavač pre CADCAM pre načítanie bodov na šablonách pomocou joistickov
  • DDX software a kamera
  • Nesting for CADCam DDX EASYstone
  • DDX software import IGES / STL files per versione DDX EASYstone Base
  • Motor HP 20 ( KW 15 ) s frekvenčným meničom  ( regulácia otáčok : max Rpm 6000 ) vrátane vnútorného chladenia vretena a manuálneho uchytenia nástroja pomocou závitu  ½ gas
  • Centralne mazanie
  • Bezpečnostné posuvné dvere
  • Predĺženie posuvu Y-ovej osy na 2500 mm
  • Dialkové ovladanie jednotlivých osí pomocou joistickov











TECHNICAL FEATURES













INTERPOLATED AXIS

n°

4

X MOVEMENT

mm

3600

Y MOVEMENT

mm

2000

Z MOVEMENT

mm

390

C AXIS

°

0 - 370

T AXIS ( automatic interpolated )

°

0 - 90

SPEED X AXIS

mt./min.

30

SPEED Y AXIS

mt./min.

30

SPEED Z AXIS

mt./min.

7,5

MAX SPEED X – Y AXIS POSITIONNING

mt./min.

30

WORKING TABLE SIZES

mm

3500x2000

MIN. BLADE DIAMETER

mm

350

MAX BLADE DIAMETER

mm

625

MAX DEPTH OF CUT

mm



   200

MAIN POWER CUTTING MOTOR  (S1)

KW / HP

15 / 20

RPM MAIN MOTOR

Rpm

0 - 4300

VOLTAGE

Vac

400

FREQUENCY

Hz

50

POWER INSTALLED









Kw



    30

SIZE CABLE OF POWER

mm

20

COMPANY AMPERE

A / m

32 / 300

MIN. WATER REQUIRED PRESSURE

bars

3

WATER CONSUMPTION

lt / min

40

SIZE WATER TUBE

mm

18
