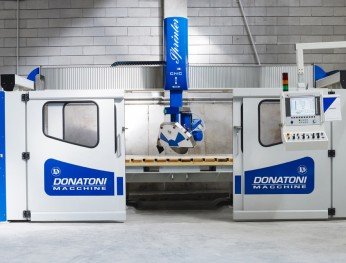

SPRINTER 725 CNC: Digitálne riadená 5-osá (X-Y-Z-C-A) mostová píla
- Pevný stôl, bez rotácie
- Kotúč, otáčanie od 0° - 370°
- Kotúč, naklápanie od 0°- 90°
- Z - osa, vertikálny posun 470 mm
- Maximálny priemer kotúča 625 mm
Popis 5-tich interpolovaných osí:
- os X pohyb supportu
- os Y pohyb mostu
- os Z vertikálny pohyb kotúča
- os C otáčanie kotúča
- os A sklon kotúča
Štruktúra stroja:
Most (os Y) a support (os X):
Stabilizovaná oceľová konštrukcia, v ktorej sa nachádzajú komponenty na pohyb supportu.
Most a support sa pohybujú na ložiskových zostavách po frézovanom vedení umiestnenom v olejovom kúpeli.
Pohyb mostu vpred – vzad po osi Y a pravo – ľavý pohyb supportu po osi X vykonáva krokový motor spojený s presnou prevodovkou, ktorá zabezpečuje pohyb cez kalené šikmé ozubenie a pastorok v olejovom kúpeli.
Všetky komponenty zabezpečujúce pohyb sú chránené skladacím plastovým vakom, ktorý eliminuje ich akékoľvek znečistenie.
Pohyb hriadeľa (os Z):
Stabilná oceľová konštrukcia pohybujúca sa vertikálne na vozíku za pomoci dvoch párov guličkových bežcov po mazanom lineárnom vedení.
Pohyb hriadeľa hore – dole po osi Z vykonáva digitálne riadený motor spojený cez presnú prevodovku so závitovou tyčou a vodiacou maticou.
Všetky komponenty zabezpečujúce pohyb sú chránené skladacím plastovým vakom, ktorý eliminuje ich akékoľvek znečistenie.
Bočné nosníky:
Oceľová konštrukcia upevnená na dvoch betónových múroch. Vo vnútri konštrukcií v olejovom kúpeli sa nachádzajú komponenty na pohyb mostu.
Hlava hriadeľa (os C a os A):
Oceľová konštrukcia, umožňujúca hlave hriadeľa horizontálne pravotočivé aj ľavotočivé otáčanie o 370° okolo svojej osi a taktiež vertikálny sklon od 0°- 90°. Oba pohyby, otáčanie (osa C) a sklon (osa A) zabezpečujú digitálne riadené motory spojené s presnými prevodovkami.
Priemer vertikálneho rezacieho kotúča je min. 400 mm a max. 725 mm s vertikálnym pohybom v osi Z 470 mm.
Hriadeľ verzia TOP ISO 40:
Toto príslušenstvo umožňuje obsluhe používať okrem kotúča aj ďalšie diamantové nástroje ako 350 mm horizontálny tvarovací kotúč, kotúče na hĺbenie, finger bity a pod. nástroje na tvarovanie.
Nástroje sú pripojené k motoru nerezovým adaptérom.
Súčasťou dodávky je 17 kW motor s reguláciou otáčok od 0 – 6000/min a systém na vnútorné chladenie nástroja vodou.
Červený, rez označujúci 30MW laser.
Na pravo od stroja je umiestnená plechová skriňa, v ktorej sú umiestnené všetky elektrické a elektronické komponenty riadiace pílu.
Ovládací panel je upevnený na pohyblivom ramene, čo umožňuje operátorovi nastaviť si ovládací panel podľa vlastných požiadaviek.
Na ovládanie slúži dotykový displej, plus joystick pre manuálne ovládanie všetkých osí a potenciometre pre nastavenie rýchlosti. Na nahrávanie súborov z externých zdrojov slúži USB vstup. Zariadenie používa operačný systém Windows XP Professional.
Inštalovaný software:
Rezanie platní:
Obsahuje programy na rezanie dlažby, priamych a špirálových schodísk, okenných parapet, soklov, mnohouhlových kusov.
Operátor môže rezať v manuálnom cykle za použitia joysticku a lasera, alebo v polo-automatickom cykle za použitia manuálnych ovládačov a dotykového displeja na určenie posunu, alebo v automatickom cykle zadaním „viacnásobného“ / „kombinovaného“ a pod. rezu, zadaním počtu kusov a ich rozmerov.
Parametrické tvary:
Obsahuje skupinu preddefinovaných mnohouholníkových obrazcov/tvarov pripravených na rezanie. Operátor po vybraní požadovaného tvaru iba zadá rozmery na dotykovom displeji a aktivuje cyklus.
ISOSAG:
Program na tvarovanie profilov ktorý je inštalovaný v základnej výbave . Obsahuje skupinu preddefinovaných profilov, ktoré zobrazuje na (touch screen) obrazovke. Program pre návrh profilu umožňuje vykonávať operáciu tvarovania profilu na obrábanom kuse žuly alebo mramoru vertikálne osadeným rezným kotúčom paralelnými rezmi alebo orezaním pod uhlom. Operátor má možnosť si vybrať spôsob finálnej úpravy obrábaného kusu a to tzv. ohrubovaním (očesaním) vertikálne osadeným kotúčom alebo horizontálne upevneným orezávacím nástrojom – kotúč 350 mm ( vzťahuje sa na voliteľnú výbavu TOOLS )
PARAMETRIX:
Pre plánovanie parametrických nákresov obdĺžnikových, rohových kuchynských dosiek, schodov a iných 2D výrobkov mnohouholníkového tvaru.
Softvér inštalovaný na zákazníkov samostatný počítač
DDX EASYSTONE BASIC :
Softvér pre 3-rozmerné opracovanie kameňa
Ide o 3D CAD CAM grafický program ktorý umožňuje pripraviť súbor vo formáte DXF na vykonanie požadovanej operácie Donatoni CNC pílou či už ide o priame alebo rôzne tvarované rezy. Požadované naprogramované tvarovacie operácie môžu byť vykonávané buď pomocou rezného kotúča alebo v kombinácii s horizontálne upevneným tvarovacím (vyhladzovacím) kotúčom.
Tvarovanie
Tvarovanie sa vykonáva kombináciou rezného kotúča - viacnásobnými rovnako orientovanými rezmi s horizontálne upevnením kotúčom používaným pre finálne úpravy opracovaného kusu materiálu
Opracovanie viacerých kusov
Umožňuje opracovanie viacerých kusov materiálu uložených na pracovnom stole pozostávajúcich s pravidelných alebo nepravidelných mnohouholníkov a to pomocou rezného kotúča alebo nástroja Finger bit (prstová fréza)
Gravírovanie
Umožňuje gravírovanie písmen alebo číslic pomocou gravírovacieho nástroja
Vŕtanie
Použitím korunkového vrtáku umožňuje odvŕtanie rôznych priemerov dier
Importovanie DFX súboru: pomocou USB kľúča alebo cez LAN sieť.
materiály.
V cene je zahrnutá pravidelná aktualizácia softvéru po dobu 1 rok
Program - 3D simulácia :
Umožňuje zobraziť 3D simuláciu celého výrobného procesu obrábania materiálu ešte pred jeho reálnym vykonaním a predísť tak možným chybám.
Vzdialený asistent:
Hlavný elektrický panel má možnosť pripojenia cez internet na asistenčnú službu Donatoni. Vzdialený asistent umožňuje technikom Donatoni kedykoľvek diagnostikovať akékoľvek generované chybové hlásenia, poprípade upraviť priamo v programe nastavenia podľa správnosti .
Zákazník má zabezpečiť ADSL pripojenie stroja na internet s garantovanou rýchlosťou pripojenia 256 kbit/s na výstupe.
Vyklápací stôl:
Hydraulicky vyklápaný stôl z pozinkovanej konštrukčnej ocele. Pracovná plocha pokrytá drevom. Vyklápanie od 0° do 85°, maximálna nosnosť 2000 kg.
Rozmery: 3500 x 2000 x 800 mm
Odnímateľná nadstavba pracovného stola: s pozinkovanej konštrukčnej ocele . Povrch vymeniteľného stola je pokrytý drevom. Táto nadstavba sa používa hlavne pre štandardné rezanie dosiek. Manipulácia s nasdtavbou sa vykonáva pomocou vysokozdvyžného vozíka
Rozmer 3500 x 2000 mm.
Odmeriavanie výšky segmentu na reznom kotúči:
Umožňuje pravidelné odmeriavanie priemeru kotúča
SCAN-CNC PROGRAM:
Pozostáva s laseru umiestneného na hlave stroja, ktorý umožňuje načítať jednotlivé body 2D šablóny priamo na stole následne ich spojiť do uceleného obrazca na obrazovke a previesť návrh do DXF súboru v reálnom čase.
Rezy potom možno vykonať pomocou programu Parametrix – pre rovné rezy alebo v programe Easy stone basic – pre zakrivené rezy - napr.: oblúk .
PHOTO SLAB:
Umožňuje pomocou kamery umiestnenej na hornej strane stroja zachytiť obraz
dosky - jej kresbu a následne optimalizovať rez v závislosti od veľkosti dosky a prípadných defektov na materiály.
|
Technické parametre stroja
SPRINTER 725 TOP
|
||
|
Maximálny počet osí |
N° |
5 |
|
Rozsah pohybu v osi X |
mm. |
3600 |
|
Rozsah pohybu v osi Y |
mm. |
2450 |
|
Vertikálny pohyb hlavy v osi Z |
mm. |
370 |
|
Rotácia hlavy kotúča (os C) |
stupne |
0°/370° |
|
Nakláňanie hlavy kotúča (os A) |
stupne |
0°/90° |
|
Rozmery pracovného stola |
mm. |
2000 x3500 |
|
Minimálny priemer kotúča |
mm. |
400 |
|
Maximálny priemer kotúča |
mm. |
725 |
|
Maximálna hĺbka rezu |
mm. |
250 |
|
Výkon motora kotúča |
kW/koní |
17,6/24-S6 |
|
Otáčky kotúč/nástroj s meničom |
ot./min. |
0/6000 |
|
Uchytenie nástrojov |
ISO |
40 |
|
Maximálna rýchlosť osa X |
mt./min. |
0 – 30 |
|
Maximálna rýchlosť osa Y |
mt./min. |
0 - 30 |
|
Maximálna rýchlosť osa Z |
mt./min. |
0 – 6 |
|
Maximálna rýchlosť osí X Y |
mt./min. |
0 – 30 |
|
Spotreba vody |
lit./min. |
40 |
|
Spotreba vzduchu |
lit./min. |
2 |
|
Štandardné napätie |
Volt/Hz |
400/50 |
|
Približná celková hmotnosť stroja |
Kg. |
4250 |
|
|
|
|
